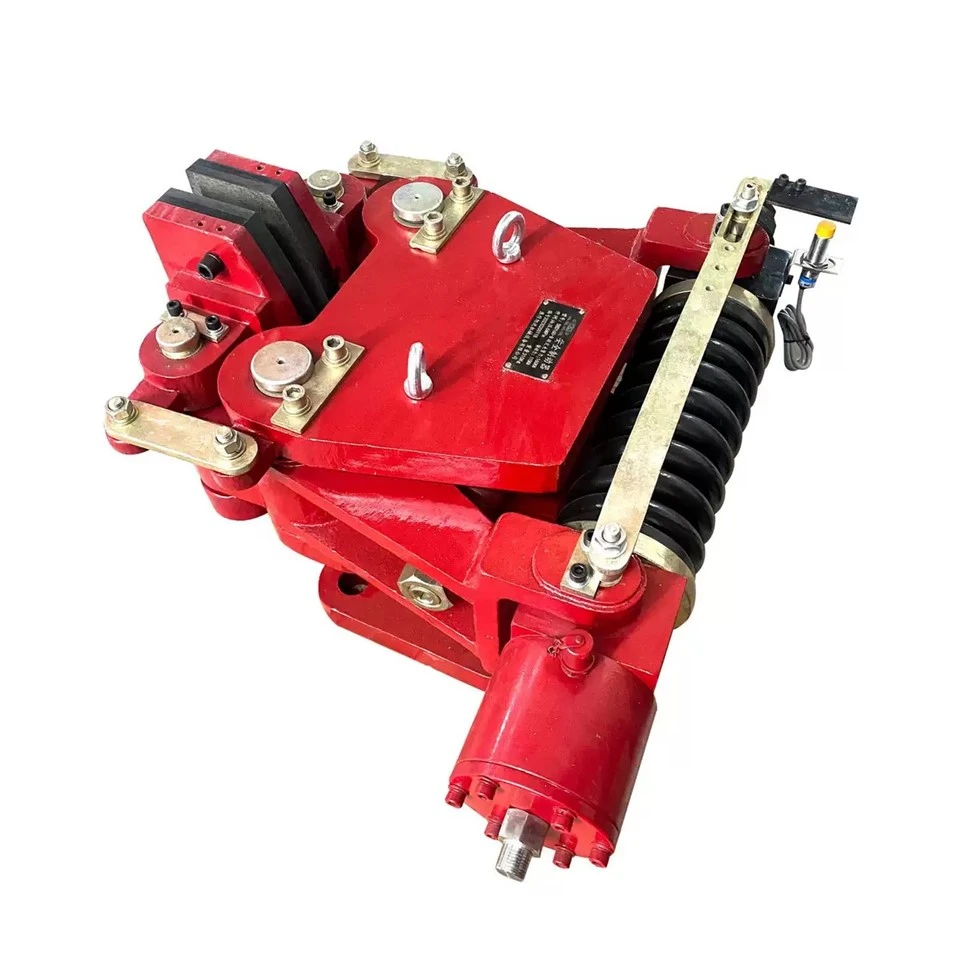

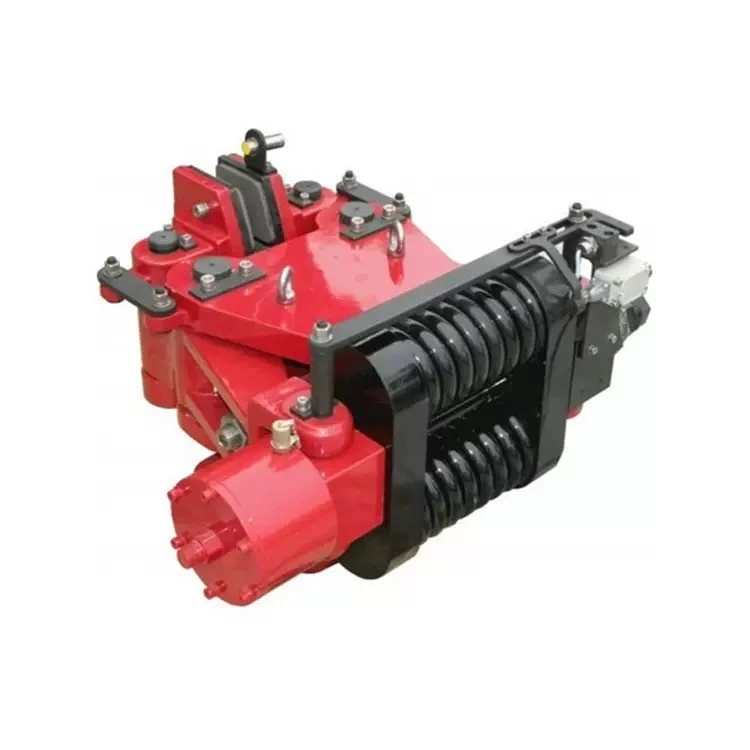

Промислові супорти серії SBD-B для гальмівних коліс — це нормально закриті безпечні гальмівні системи з гідравлічним- приводом. З гальмівним зусиллям від 57 кН до 115 кН серія SBD-B широко використовується в кранах, гірських підйомниках, портовому вантажно-розвантажувальному обладнанні, стрічкових конвеєрах та інших промислових механізмах, які вимагають надійного екстреного гальмування та можливостей утримання.
Як це працює
Невдала -безпечна конструкція (нормально закрита):Гальмо спирається на спеціально сконструйовану високо-втомну дискову пружину, яка застосовує потужну механічну силу затиску.
Гідравлічний випуск:Під час стандартної роботи гідравлічна система забезпечує постійний тиск для стиснення тарілчастої пружини, утримуючи гальмівні колодки у відпущеному стані.
Екстрене реагування:У разі аварійної ситуації, відключення електроенергії або втрати гідравлічного тиску тарельчаста пружина миттєво вивільняє накопичену енергію. Це змушує компоненти супорта щільно захоплювати гальмівне колесо/диск.
Особливості продукту
100% помилка-Надійна безпека:Автоматично затискається за допомогою дискових пружин із силою від 57 кН до 115 кН під час раптових відключень електроенергії або втрати гідравлічного тиску.
Відповідь у мілісекундах:Механічне з’єднання-важеля забезпечує над-короткий час закриття, щоб мінімізувати шлях екстреного гальмування на-валах з низькою швидкістю.
Інтелектуальне блокування ПЛК:Вбудовані кінцеві вимикачі відкривання й-зносу колодки передають-дані про несправності в реальному часі безпосередньо в контур захисту автоматизованої системи.
Стабільне високе-тертя тепла:Тверді накладки без азбесту зберігають коефіцієнт тертя 0,35 за екстремальних температурних і аварійних навантажень.
Довговічність без-витоку:Циліндри з подвійним-ущільненням 9,5 МПа усувають витоки гідравлічної рідини в умовах сильного пилу, високої вологості та морського середовища.
Оновлення-SBB:Має однакові монтажні розміри зі старими моделями SBB80/SBB160 для прямої заміни без-модифікації.

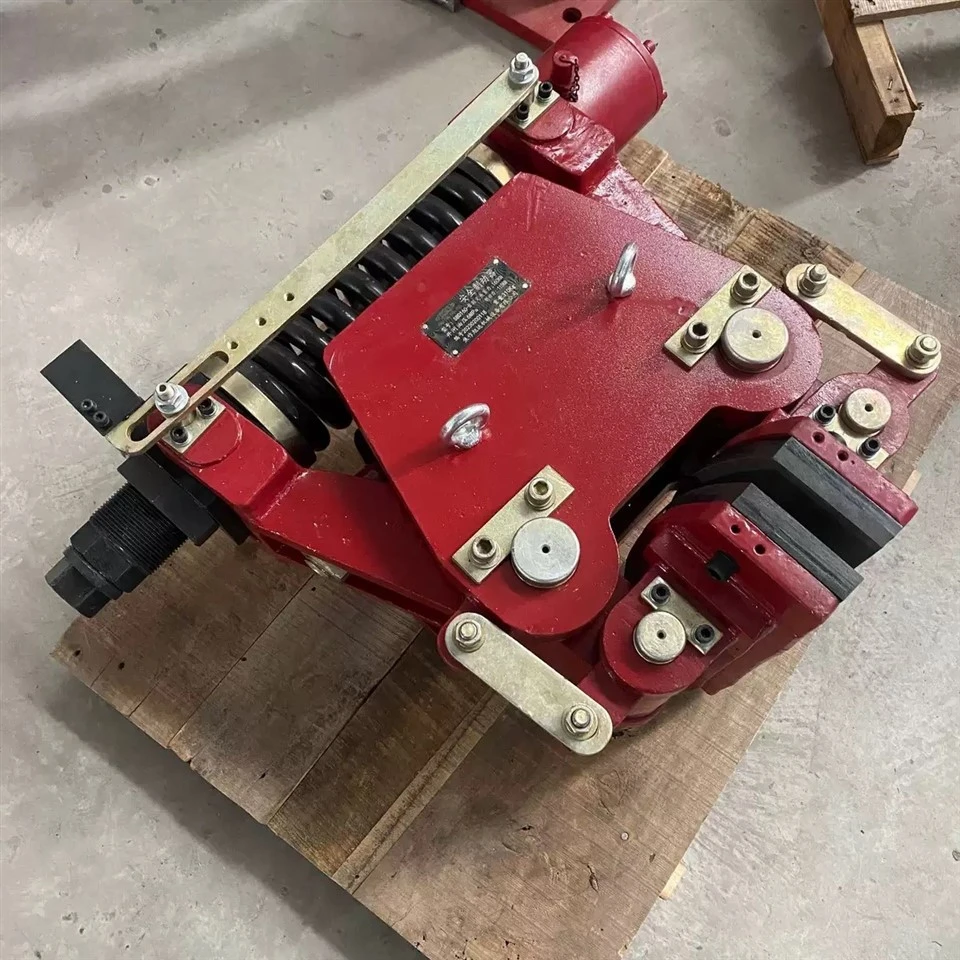

Зовнішній вигляд і монтажні розміри
Схема монтажу
Гальмівний момент: M=μ × d1 × F (Нм)
У формулі: μ - розрахункове значення коефіцієнта тертя μ=0.35
d1- Розрахувати діаметр тертя гальмівного диска, d1=D-150(мм)
F-загальна сила затиску під час гальмування (КН)
Примітка: 1) D-діаметр гальмівного диска D Більше або дорівнює 800 (мм)
2)d2 - максимально допустимий зовнішній діаметр барабана або з'єднувальної втулки, d2=D-360(мм)
Таблиця розмірів
| Модель | Макс | A1макс | A2 | C | C1 | ΦE |
| SBD 80-B | 470 | 390 | 450 | 115 | 150 | 120 |
| SBD 160-B | 485 | 415 | 460 | 165 | 215 | 155 |
Параметри безпеки гальм серії SBD
| Модель виробу | Номінальна сила затиску | Гальмівна сила | Відстань відступу односторонньої плитки | Робочий тиск масляного циліндра | Масляний циліндр відкриття об'єм масла | вага |
| SBD80-B | 80 | 57 | 1-2 | 9.5 | 55 | 270 |
| SBD160-B | 160 | 115 | 1-2 | 9.5 | 115 | 310 |
Примітка: 1) Запобіжне гальмо серії SBD80-B, SBD160-B для оригінальної моделі безпечного гальма серії SBB80, SBB160.
2) Коефіцієнт тертя=0.35
Промислове застосування
Промислові супорти для гальмівних коліс широко використовуються по всьому світу в таких галузях важкої промисловості:
Портове та логістичне обладнання:Екстрене безпечне гальмування для-низькошвидкісних валів на контейнерних кранах, портальних кранах і суднових навантажувачах.
Гірнича промисловість:Надійне робоче та екстрене гальмування для шахтних лебідок, важких-підйомників і-доменних підйомників.
Транспортування сипучих матеріалів:Гальмування з високим-крутним моментом для-потужних похилих стрічкових конвеєрів і ковшових{2}}накопичувачів.
Сертифікати та гарантія якості
Виробнича система та гальмівна продукція Xuda підтверджена кількома галузевими сертифікатами, зокрема:
Сертифікація системи управління якістю ISO9001

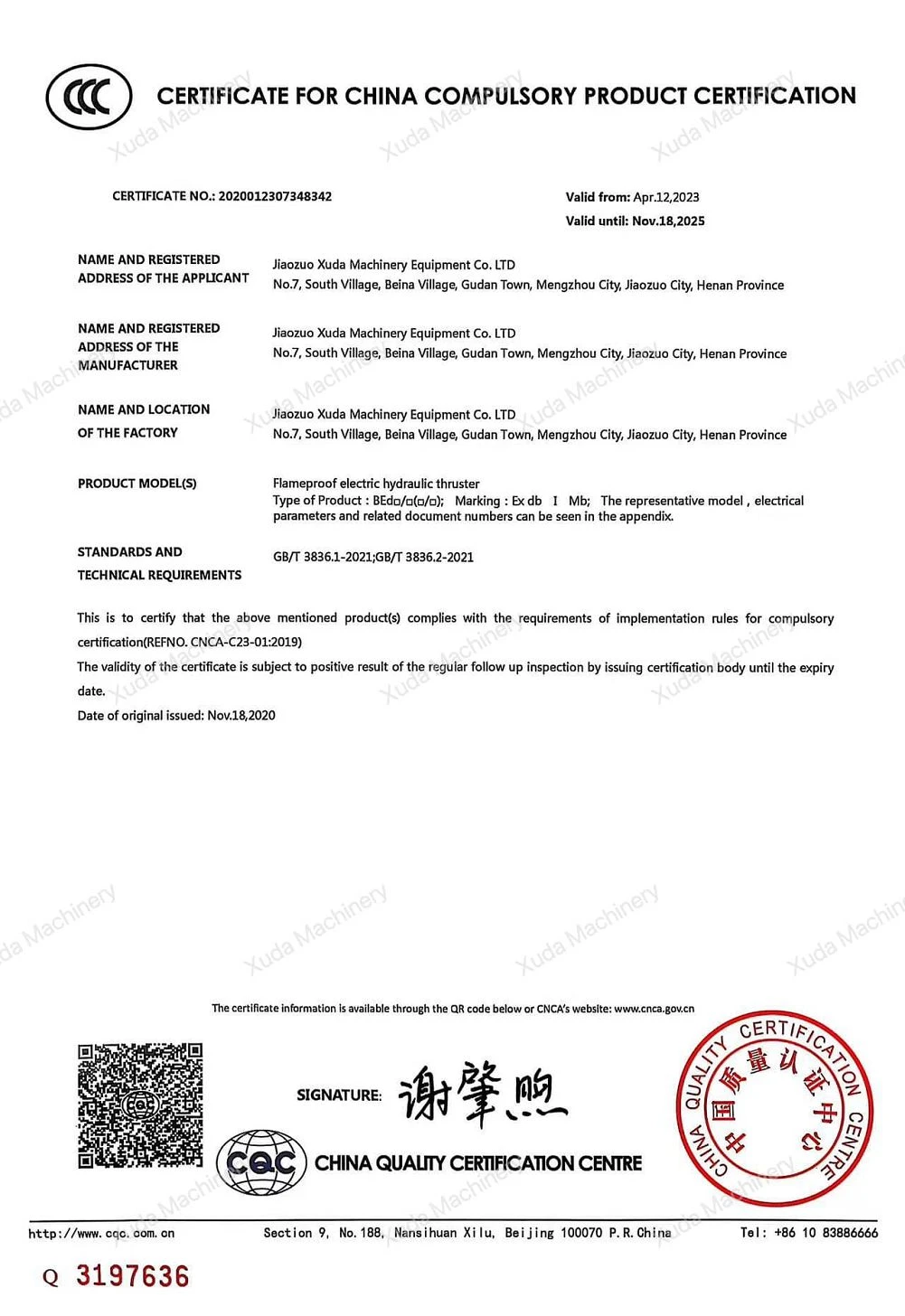

Сертифікат випробування типу

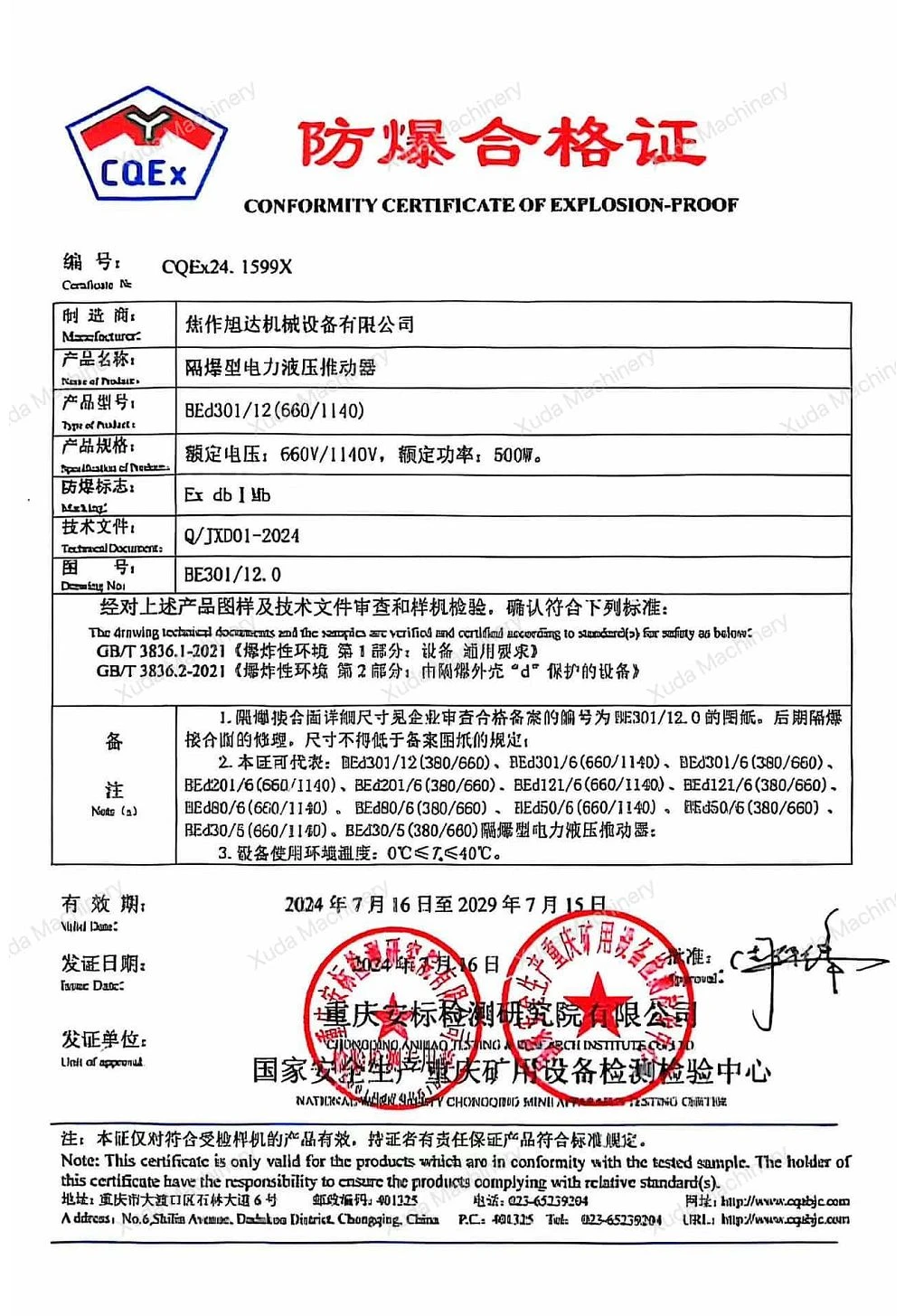

Сертифікат-вибухозахищеності
Сертифікат на знак безпеки гірничої продукції
Виробнича здатність

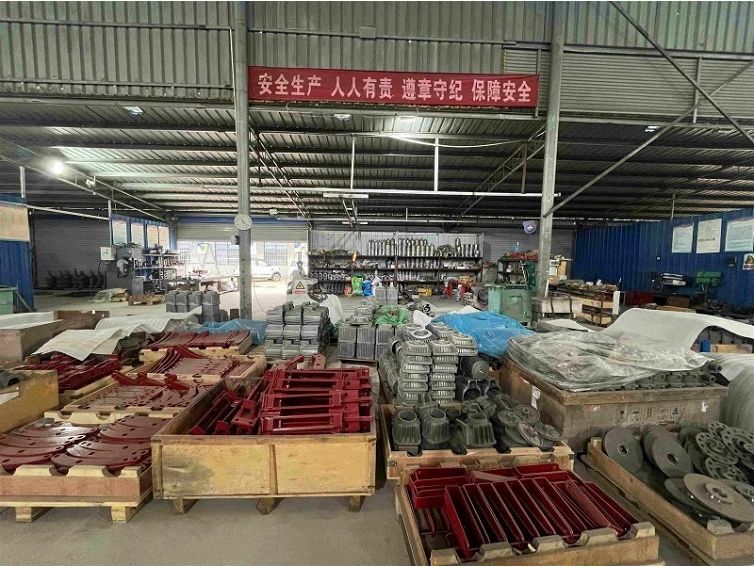

Xuda керує спеціальним промисловим гальмівним підприємством, обладнаним для механічної обробки, складання, випробувань та перевірки якості.
Ключові сильні сторони виробництва включають:
Річна виробнича потужність перевищує 500 000 гальмівних одиниць
Більше 100 співробітників
15% технічного та науково-дослідного персоналу
Виробничі процеси під контролем ISO9001
-Внутрішня перевірка та перевірка продуктивності
FAQ
З: Для якого типу обладнання підходить гальмо SBD-B?
A: Гальма в основному призначені для кранів, шахтних підйомників, промислових лебідок, стрічкових конвеєрів, портового обладнання та інших важких-низькошвидкісних-приладів валів.
Q: Що станеться, якщо гідравлічний тиск втрачено?
Відповідь: дискова пружинна система автоматично вмикає гальмо, забезпечуючи миттєву-безпечну зупинку й утримання.
Питання: Чи можна інтегрувати гальмо з системами моніторингу?
A: Так. Додаткові перемикачі положення гальм і датчики зносу колодок можуть бути встановлені для контролю безпеки обладнання та прогнозного обслуговування.
Q: Який фрикційний матеріал використовується?
A: Гальмо використовує високо{0}}ефективні фрикційні колодки-без азбесту зі стабільними характеристиками тертя та тривалим терміном служби.
З: Чи можна надавати індивідуальні моделі?
A: Так. Індивідуальні монтажні розміри, сили гальмування, гідравлічні конфігурації та параметри моніторингу доступні відповідно до вимог проекту.
